- 文件格式：zip
- 文件大小：108.70MB
- 空间划分：成套办公空间
- 办公类型：办公楼
- 图纸深度：施工图
- 项目位置：北京
- 设计风格：现代风格
- 图纸格式：天正7,CAD2000
- 设计时间：2016
- 建筑面积：3164㎡
- 楼层数：4层
[北京]3164㎡谷歌四层办公室装修CAD施工图+机电图丨183M丨
资料内容包含：CAD施工图（图纸目录，施工图设计说明、平面图，立面图，节点大样，电气，给排水，暖通，空调图纸等）
![[北京]3164㎡谷歌四层办公室装修设计施工图-平面布置图](https://newoss.zhulong.com/forum/202012/09/16/165316qeyniflzkn86hi28.jpg?x-oss-process=image/resize,w_760)
平面布置图
![[北京]3164㎡谷歌四层办公室装修设计施工图-综合天花布置图](https://newoss.zhulong.com/forum/202012/09/17/165317lcavmoznvfigbuym.jpg?x-oss-process=image/resize,w_760)

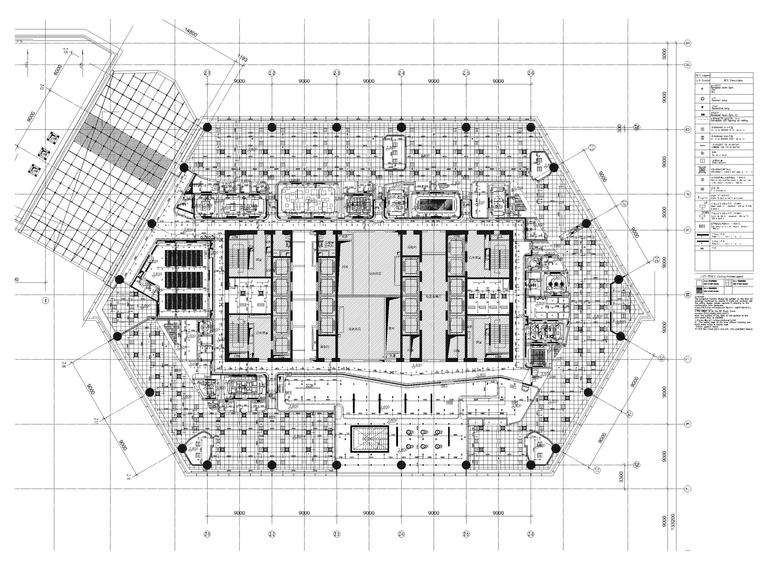

综合天花布置图
![[北京]3164㎡谷歌四层办公室装修设计施工图-地面铺装图](https://newoss.zhulong.com/forum/202012/09/20/165320it0qmpruqwildrm9.jpg?x-oss-process=image/resize,w_760)

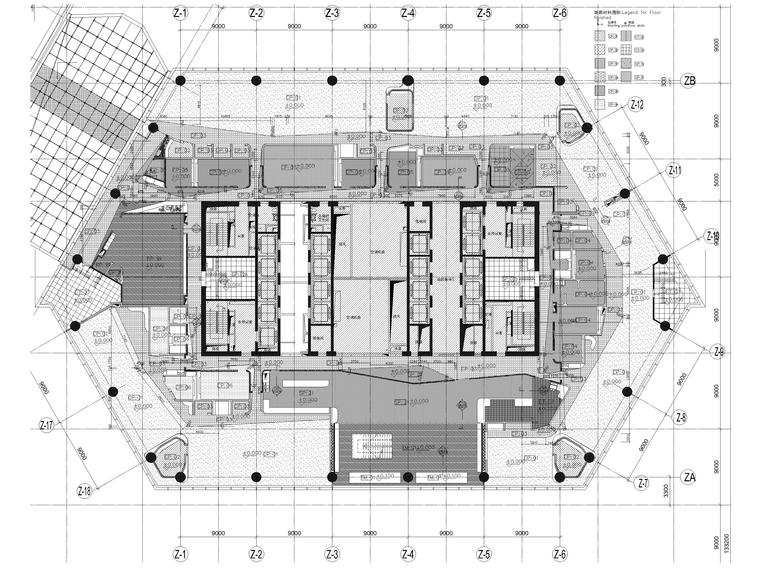

地面铺装图
![[北京]3164㎡谷歌四层办公室装修设计施工图-烟感线路平面图](https://newoss.zhulong.com/forum/202012/09/22/165322hqalcevk3cv9rrju.jpg?x-oss-process=image/resize,w_760)
烟感线路平面图
![[北京]3164㎡谷歌四层办公室装修设计施工图-消防平面布置图](https://newoss.zhulong.com/forum/202012/09/24/16532413u5vjme4iowuaca.jpg?x-oss-process=image/resize,w_760)
消防平面布置图
![[北京]3164㎡谷歌四层办公室装修设计施工图-空调风管及水管平面图](https://newoss.zhulong.com/forum/202012/09/25/165325fubhwdhe0p8r2zpc.jpg?x-oss-process=image/resize,w_760)
空调风管及水管平面图
![[北京]3164㎡谷歌四层办公室装修设计施工图-门表节点详图](https://newoss.zhulong.com/forum/202012/09/26/165326lhzieqwu5ljt7zrr.jpg?x-oss-process=image/resize,w_760)

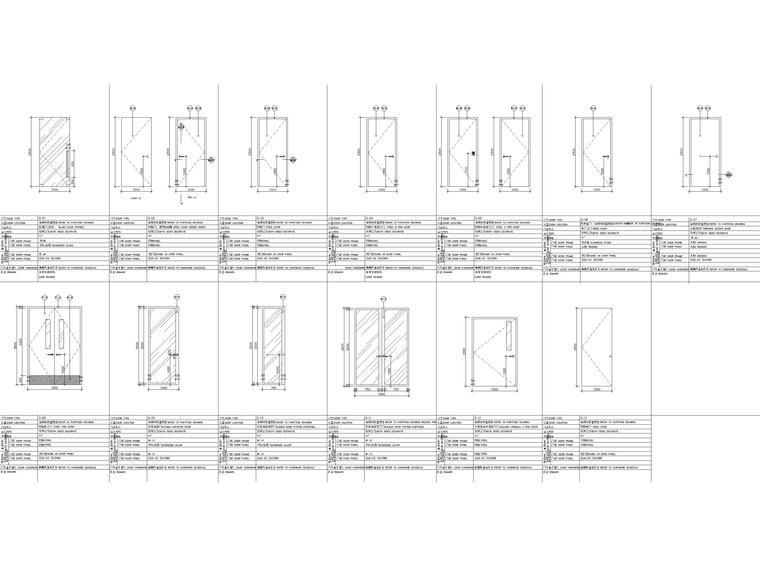

门表节点详图
![[北京]3164㎡谷歌四层办公室装修设计施工图-门表剖面详图](https://newoss.zhulong.com/forum/202012/09/27/165327wgv9aexbrbfutpjq.jpg?x-oss-process=image/resize,w_760)

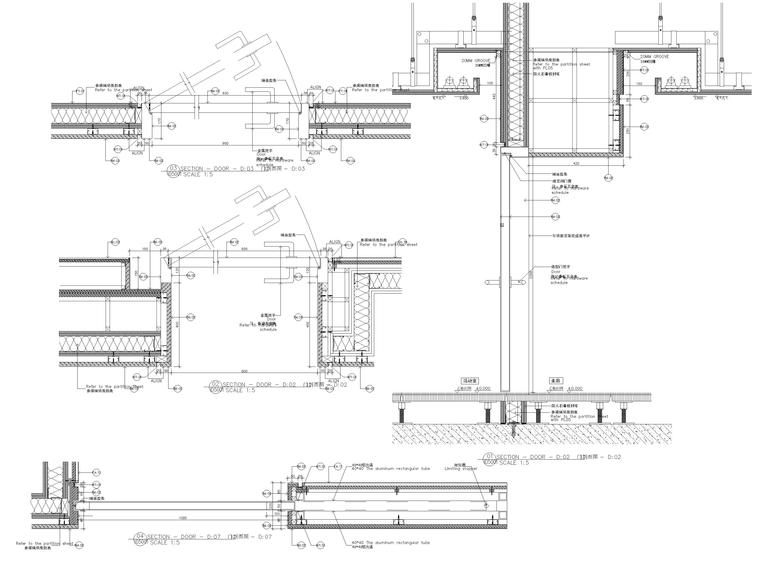

门表剖面详图
![[北京]3164㎡谷歌四层办公室装修设计施工图-配电系统图](https://newoss.zhulong.com/forum/202012/09/28/165328ru2nmkcyvxmo4nma.jpg?x-oss-process=image/resize,w_760)

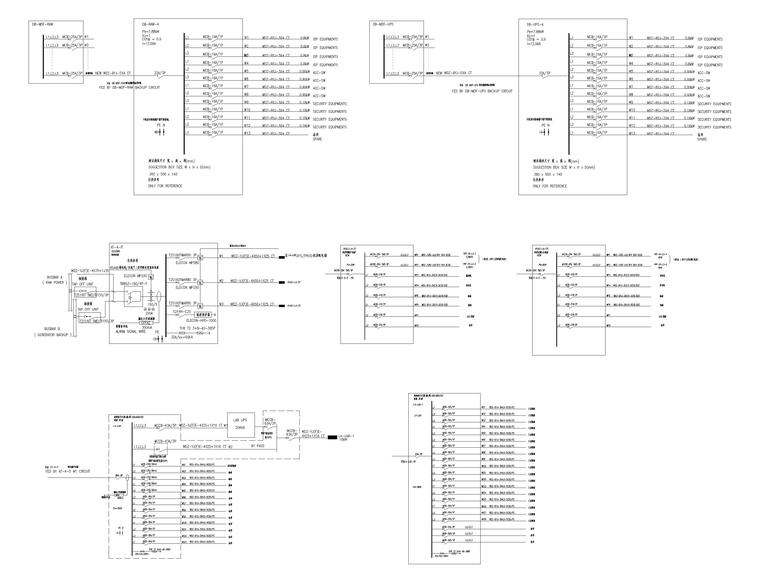

配电系统图
